Minggu, 14 Agustus 2022

Stand alone SDR SSB Radio HF Tranceiver Part 2 - Membuat Kontrol Relay Kit Low Pass Filter


             Dalam perjalanan experiment nya SDR Trx yang telah dibahas sebelumnya membutuhkan sebuah Low Pas Filter setelah Block Power Amplifier.   dengan Keterbatasan Pin Microcontroller ESP32 A1S  ataupun yang lainnya dibutuhkan sebuah metode untuk menggerakkan atau mentrigger beberapa buah relay yang terdapat dalam rangkaian Low Pass Filter khususnya yang terdapat beberapa Band.

        Saya telah mencoba bereksperiment dengan menggunakan sebuah trigger Low Pass Filter memanfaatkan sebuah modul dengan komunikasi I2C atau Inter-Integrated Circuit protokol.   Kembali ke ESP32, kali ini  protokol I2C  pada radio Homebrow SDR TRX ini telah digunakan untuk mengatur beberapa modul yaitu :

1. Codec Audio pada alamat i2c 0x30.

2. Si5351 pada  alamat i2c 0x60.

    kita membutuhkan lagi untuk mengontrol rangkaian relay Low Pass Filter memanfaatkan modul logic tipe  PCF8574 pada address 0x20 sehingga total I2C yang dialokasikan adalah

1. Codec Audio pada alamat i2c 0x30.

2. Si5351 pada  alamat i2c 0x60.

3. PCF8574 pada  alamat i2c 0x20.


PCF8574.

        Papan Ekspansi IO PCF8574 digunakan sebagai ekspander I/O 8-bit jarak jauh untuk bus I2C. Hingga 8 PCF8574 IO Expansion Board dapat dihubungkan ke bus I2C, menyediakan hingga 64 port I/O. Papan Ekspansi IO PCF8574 memiliki pinheader I2C di satu sisi, dan konektor I2C di sisi yang berlawanan. Oleh karena itu, lebih fleksibel untuk menghubungkan papan ke sistem pengembangan. Board juga mendukung cascading I2C, memungkinkan penggunaan multi modul yang terhubung ke bus I2C secara bersamaan dengan menghubungkan pinheader dan konektor.

        Saya mendapatkan harga di sebuah  Online Shop sebesar Rp. 16.000,- , berbagai toko menjual dengan harga bervariasi. kali ini saya beli langsung sebanyak 4 buah untuk experiment walaupun dipakainya nanti cuma hanya satu modul saja.



PCF8574, antarmuka I2C, port paralel 8-bit
Standard adrress adalah 0x20, untuk mengubahnya harus mengatur jumper yang warna kuning


Kit Low Pass Filter (LPF) Bekas

        Lupa asalnya dari mana,  saya menemukan sebuah Kit Relay Low Pass Filter  bekas dari kumpulan rongsokan yang saya simpan dengan  tipe Alinco DX SR8, setelah  download service manual dan memperbaiki jalur-jalur yang putus, lalu merancang trigger untuk kit LPF ini dengan schematic sebagai berikut.




            logic LPF ini adalah Aktif High, artinya relay akan aktif jika pada pin/jalur  ATT, L0-L5 dan T8V diberi tegangan minimal 2.5 volt,  Pada dasarnya menggunakan kit LPF tipe lainnya apa saja bisa asalkan tepat konfigurasi pin pin nya.  Jika anda pengguna Arduino , ada dapat menggunakan Library PCF8574. saya telah  mencoba beberapa sumber library arduino  dan semuanya berfungsi dengan baik.

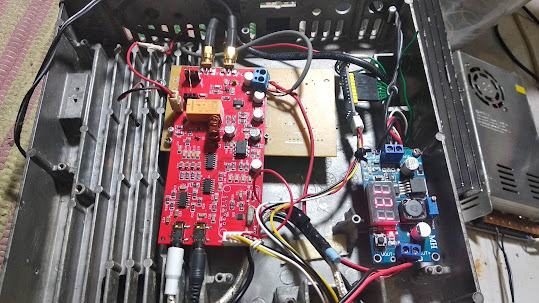

penampakan di radio SDR TRX setelah dipasang modul PCF8574 (tetep saja berantakan)



Penampakan sekalian casing bekas dipakai walaupun PA tetep saja pakai obat kuat IREX
